짧은 폭음은 장비가 보내는 이상 신호다

역화가 한 번 일어났는데 불꽃이 다시 정상처럼 보인다고 바로 작업을 이어가면 원인은 그대로 남습니다. 취관을 가공물에 너무 가까이 대었는지, 노즐 끝이 슬래그나 금속 비산물로 막혔는지, 취관이 과열됐는지부터 확인해야 합니다. 가스 공급 압력과 노즐 규격이 작업에 맞지 않거나 호스가 눌리고 손상된 경우도 함께 봅니다.

소리만으로 모든 상태를 진단할 수는 없습니다. 짧은 “퍽” 소리 뒤 불꽃이 꺼지는 역화가 있는가 하면, 취관 내부에서 타는 소리가 계속되거나 호스가 이상하게 움직이고 뜨거워지는 더 위험한 상태도 있습니다. 작업자는 정상 불꽃의 소리와 모양을 알고 있어야 하며, 평소와 다른 소리·열·냄새가 생기면 점화를 반복하지 말아야 합니다.

이상 신호를 작업자 개인의 숙련 문제로만 돌리면 장비 결함을 놓칩니다. 같은 취관이나 같은 라인에서 역화가 되풀이되면 사용을 멈추고 노즐, 혼합부, 밸브, 호스, 조정기와 안전장치를 계통 전체로 점검합니다. 부품을 청소하거나 교체한 뒤에도 압력과 연결 방향을 다시 확인해야 합니다.

작업 전 회의에서는 “역화 주의” 같은 문구보다 행동을 정합니다. 폭음, 취관 과열, 불꽃이 안쪽으로 사라짐, 호스의 진동이나 변색 가운데 하나라도 나타나면 누가 작업중지를 알리고, 누가 안전한 위치에서 공급을 차단하며, 어디로 대피할지 말로 맞춰 봅니다.

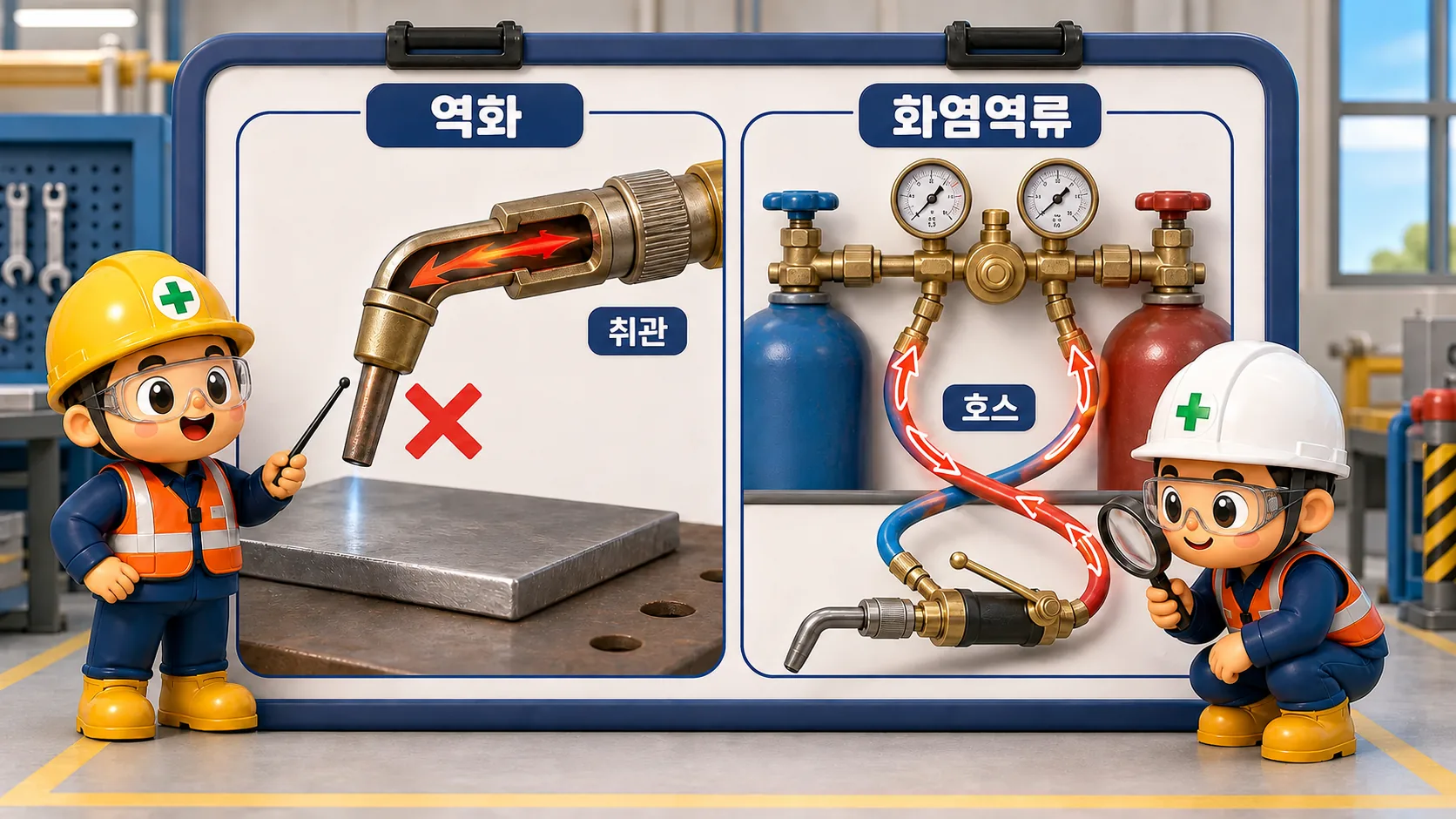

역화와 화염역류를 같은 말로 쓰지 않는다

KOSHA GUIDE는 역화(Backfire)를 노즐의 화염이 취관 쪽으로 되돌아오는 현상으로 정의합니다. 취관을 가공물에 지나치게 가까이 대거나 노즐이 전부 또는 일부 막히면 불꽃이 취관 안쪽으로 밀릴 수 있습니다. 경우에 따라 혼합 지점에서 연소가 계속되며, 이는 장비 결함이나 잘못된 운전조건을 찾아야 한다는 뜻입니다.

화염역류(Flashback)는 산소가 연료가스 호스로 들어가거나 연료가스가 산소 호스로 들어가 폭발성이 큰 혼합물을 만들고, 화염이 취관에서 호스 쪽으로 진행하는 상황입니다. 불꽃의 이동 범위가 취관에 그치지 않고 호스, 압력조정기, 안전장치와 용기 쪽까지 이어질 수 있으므로 결과가 훨씬 심각해질 수 있습니다.

현장 기록에는 “역화 발생” 한 줄만 적지 않습니다. 소리가 한 번 났는지 계속됐는지, 불꽃이 꺼졌는지 취관 안에서 연소가 이어졌는지, 어느 호스가 흔들리거나 뜨거워졌는지, 조정기와 용기 온도에 이상이 있었는지를 기록합니다. 작업자가 정확한 구분을 못 하더라도 관찰한 사실을 적으면 점검자가 위험 수준을 판단할 수 있습니다.

구분이 모호하면 가벼운 쪽으로 추정하지 않습니다. 화염이 호스 쪽으로 진행했을 가능성, 취관 내부 연소가 계속된 정황, 조정기나 용기의 열·진동이 있다면 화염역류 대응으로 전환하고 사람부터 위험구역 밖으로 이동시킵니다.

화염이 호스 쪽으로 진행하는 과정을 끊어 본다

산소와 연료가스는 각각 정해진 계통을 따라 취관의 혼합부로 이동해야 합니다. 두 가스의 압력 균형이 무너지거나 체크밸브가 없고 기능하지 않으면 한쪽 가스가 반대쪽 호스로 들어갈 수 있습니다. 호스 안에 혼합물이 만들어진 상태에서 점화하면 불꽃이 공급원 방향으로 전파될 통로가 생깁니다.

호스 안 혼합물은 눈으로 볼 수 없습니다. 색이 다른 호스를 사용했다는 사실만으로 내부 상태를 알 수 없고, 밸브를 잠깐 열었다 닫은 행동도 안전을 증명하지 못합니다. 작업 시작 전에는 제조자가 정한 순서에 따라 각 호스를 따로 퍼지하고, 누출과 잘못된 연결이 없는지 확인해야 합니다.

화염이 진행하면 호스가 파열되거나 조정기와 연결부가 손상될 수 있습니다. 불꽃이 용기 쪽까지 닿으면 열을 받은 아세틸렌 용기의 상태가 바뀌어 이후에도 위험이 남을 수 있습니다. 당장 불꽃이 보이지 않는다고 장비를 다시 잡거나 용기를 옮기지 말아야 하는 이유입니다.

예방은 한 부품에 맡길 수 없습니다. 올바른 연결, 누출 없는 호스와 취관, 작업에 맞는 압력과 노즐, 점화 전 퍼지, 체크밸브, 역화방지장치, 작업자의 즉시 중지 행동이 연속해서 작동해야 화염의 경로가 끊깁니다.

용접 역화방지기 설치 전 법령 의무를 확인한다

산업안전보건기준에 관한 규칙 제233조는 가스용접·용단·가열작업에서 누출이나 방출로 인한 폭발·화재·화상을 막기 위한 사항을 정합니다. 손상·마모로 누출 우려가 없는 호스와 취관을 사용하고, 접촉 부분은 호스밴드나 호스클립 등으로 조여 누출을 막아야 합니다.

같은 조문은 호스에 가스를 공급할 때 미리 가스가 방출되지 않도록 필요한 조치를 하고, 사용 중인 공급구에는 오조작을 막는 표시를 하도록 정합니다. 작업을 중단하거나 마치고 장소를 떠날 때는 공급구의 밸브나 콕을 잠가야 합니다. 서로 다른 가스 배관이 잘못 연결되지 않도록 전용 접속기구, 다른 색의 배관·호스와 꼬리표 등을 사용하는 의무도 있습니다.

제289조는 아세틸렌 용접장치의 취관마다 안전기를 설치하도록 합니다. 주관과 취관에 가장 가까운 분기관마다 안전기를 부착한 경우의 단서가 있고, 가스용기가 발생기와 분리된 장치에서는 발생기와 가스용기 사이에도 안전기를 설치하도록 합니다.

시중에서 “체크밸브”, “역류방지밸브”, “역화방지기”라는 이름을 비슷하게 쓰더라도 법령상 설치 대상과 제품 기능을 이름만으로 판단해서는 안 됩니다. 장비 도면, 제조자 사양, 유동 방향 표시와 적용 가스를 대조하고, 제289조의 안전기 설치 의무와 KOSHA GUIDE의 화염역류 방지 권고를 각각 충족하는지 확인합니다.

가스집합장치의 안전기 수량은 별도 조문으로 확인한다

여러 용기를 집합해 배관으로 공급하는 장치는 이동식 한 세트와 구성이 다릅니다. 제293조는 가스집합용접장치의 주관과 분기관에 안전기를 설치하고, 하나의 취관에 2개 이상의 안전기를 설치하도록 정합니다.

현장에서는 취관 앞에 작은 부품 하나가 보인다는 이유로 전체 계통이 적합하다고 판단하지 않습니다. 주관과 분기관의 위치, 취관 수, 공급 가스 종류, 조정기와 안전기 위치를 도면에 표시하고 실제 배관을 따라가며 대조합니다. 분기관이 증설됐거나 취관을 임시로 추가했다면 안전기 배치도 다시 검토해야 합니다.

안전기를 직렬로 많이 달면 무조건 안전해진다고 볼 수도 없습니다. 장치의 허용 유량과 압력손실, 연결 규격, 가스별 적합성, 설치 방향과 점검주기는 제조자 자료로 확인합니다. 부적합한 부품을 여러 개 달면 불꽃이 불안정해지고 작업자가 압력을 임의로 높이는 새로운 문제가 생길 수 있습니다.

가스집합장치 관리자는 밸브·콕의 조작과 점검요령, 교환 작업, 누출 대응을 작업자와 공유해야 합니다. 한 라인에서 역화가 발생하면 해당 취관만 떼고 다른 취관을 계속 쓰기보다 공용 주관과 분기관까지 영향 범위를 확인합니다.

체크밸브와 역화방지장치의 역할을 분리한다

체크밸브는 가스가 정해진 방향으로 흐르게 하고 반대 방향의 흐름을 막는 부품입니다. 산소가 연료가스 라인으로 들어가거나 연료가스가 산소 라인으로 들어가는 일을 줄여 호스 안에 혼합물이 만들어지는 조건을 예방합니다. KOSHA GUIDE는 취관에 스프링이 달린 비복귀 밸브를 장착하도록 권고합니다.

체크밸브는 화염을 소염하는 장치와 같은 기능이 아닙니다. 가이드도 화염역류가 이미 발생한 뒤 체크밸브가 진행 중인 화염을 멈추지는 못한다고 설명합니다. 역류만 막는 부품을 달아 놓고 “역화방지기 설치 완료”라고 기록하면 필요한 보호기능을 빠뜨릴 수 있습니다.

역화방지장치는 제품 구조에 따라 화염을 소염하고, 역류를 차단하며, 열이나 압력에 반응해 가스 공급을 차단하는 기능을 조합할 수 있습니다. 모든 제품이 같은 기능을 가진다고 단정하지 말고 제품의 인증·시험자료와 제조자 설명서에서 적용 가스, 설치 위치, 유량, 입구·출구 방향과 재사용 조건을 확인합니다.

점검표에는 제품명만 적지 않습니다. 산소용인지 연료가스용인지, 어느 위치를 보호하는지, 흐름 화살표가 맞는지, 연결 나사가 계통과 일치하는지, 점검 유효기간과 교체기준이 무엇인지 기록합니다. 부품 외관이 깨끗해도 내부 기능을 현장에서 눈으로 확인할 수 없는 경우가 많습니다.

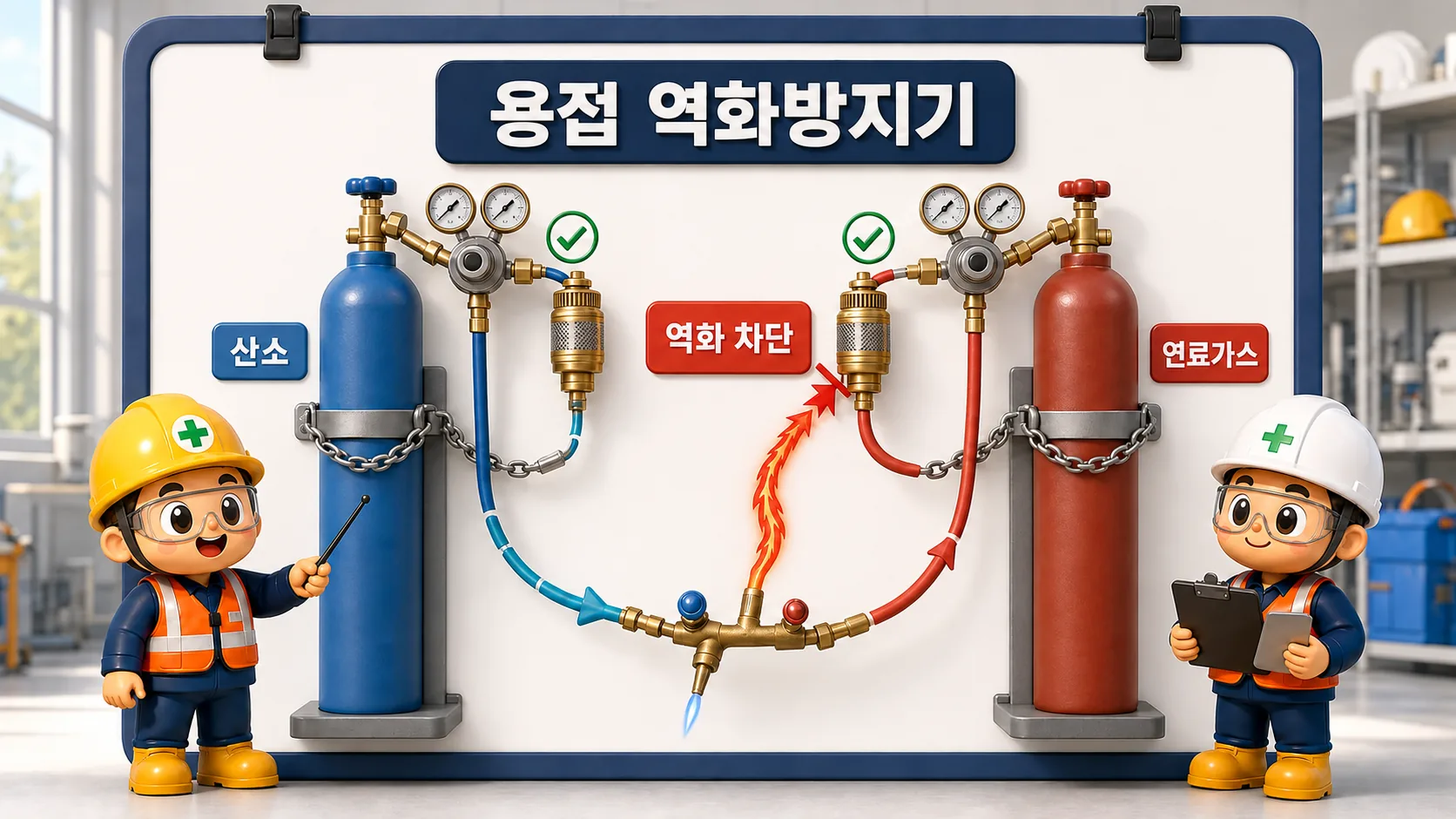

산소와 연료가스 양쪽 용기를 보호한다

KOSHA GUIDE는 용기를 보호하기 위해 화염역류 방지장치를 조정기에 장착하고, 연료가스와 산소 공급 모두를 대상으로 하도록 권고합니다. 한쪽 계통에만 장치를 두면 반대쪽 호스로 유입되는 가스와 화염의 경로가 남을 수 있습니다. 장비를 조립할 때 두 계통을 한 쌍으로 점검해야 합니다.

조정기 쪽 장치는 호스를 따라 공급원으로 진행하는 화염에서 용기와 조정기를 보호하는 위치입니다. 취관 쪽 장치는 작업점 가까이에서 역류와 화염의 진행을 줄이는 데 도움을 줄 수 있습니다. 다만 취관에만 장착한 장치는 호스 안에서 시작된 화재를 막지 못할 수 있다는 원문 설명을 기억해야 합니다.

호스가 길면 가이드는 취관과 조정기 모두에 장치를 설치하도록 권고합니다. 긴 호스는 작업구역을 넓혀 주지만 손상 지점과 혼합가스가 머물 수 있는 체적도 늘어납니다. 건물 모서리, 철판 가장자리, 차량 통로, 고온 표면을 지나가는 호스는 길이뿐 아니라 경로 전체를 확인합니다.

설치 위치는 장치 성능과 작업성을 함께 봅니다. 너무 무겁거나 큰 장치를 취관에 달아 작업자가 임의로 제거하지 않게 적합한 규격을 고르고, 조정기 쪽 장치는 충격과 불티를 받지 않도록 배치합니다. 연결부에 누출이 생기지 않게 정해진 공구와 체결방법을 사용합니다.

설치 방향과 적용 가스를 부품 몸체에서 확인한다

역화방지장치에는 가스 흐름 방향을 나타내는 화살표가 표시되는 경우가 많습니다. 화살표가 용기에서 취관 방향의 정상 유동과 일치하는지 부품 몸체에서 확인합니다. 더럽거나 페인트가 묻어 표시가 보이지 않으면 기억으로 설치하지 말고 제품 식별부터 다시 합니다.

산소용과 연료가스용 부품은 연결 규격과 재질, 표시가 다를 수 있습니다. 억지로 나사를 맞추거나 변환 어댑터를 임의로 쓰면 잘못된 계통 연결과 누출 위험이 생깁니다. 제233조가 서로 다른 가스 배관의 불량체결을 막도록 요구하는 이유를 장치 교체 때도 적용합니다.

장치의 허용 압력과 유량이 토치·노즐의 요구량에 맞지 않으면 불꽃이 불안정해질 수 있습니다. 작업자가 압력을 올려 증상을 감추게 두지 말고, 장치 선정과 배관 크기, 호스 길이, 노즐 규격을 다시 계산하거나 공급업체에 확인합니다.

설치 뒤에는 누출시험과 기능 확인을 제조자 절차에 따라 수행합니다. 불꽃으로 누출을 찾지 않습니다. 검사액이나 적합한 검지 방법을 사용하고, 연결부에서 기포나 압력저하가 나타나면 가스를 차단해 다시 체결하거나 부품을 교체합니다.

점화 전 퍼지로 호스 속 혼합가스를 제거한다

KOSHA GUIDE는 취관을 점화하기 전에 호스를 깨끗하게 해 폭발성이 큰 가스 혼합물을 제거하도록 권고합니다. 새 호스나 교체한 호스에는 공기와 이물질이 남아 있을 수 있고, 작업을 중단한 동안 한쪽 가스가 다른 계통으로 스며들었을 수도 있습니다.

퍼지는 산소와 연료가스를 한꺼번에 방출하는 행동이 아닙니다. 제조자가 정한 순서와 안전한 배출 위치를 따라 각 호스를 따로 퍼지합니다. 배출 가스가 피트, 배수로, 탱크 안, 실내 모서리나 다른 점화원 쪽에 모이지 않도록 환기와 주변 작업을 확인합니다.

밀폐공간이나 환기가 불충분한 곳에서는 퍼지 가스를 내부로 내보내지 않습니다. 2편에서 다룬 것처럼 실린더와 동력원은 외부 안전한 곳에 두고, 호스의 격리·환기·가스 측정 조건을 함께 관리합니다. 산소를 환기나 냉각 목적으로 사용해서도 안 됩니다.

퍼지 완료를 시간만으로 판단하지 않습니다. 호스 길이와 내경, 가스 종류, 제조자 절차를 기준으로 하고, 밸브 조작 담당자와 배출 방향을 확인합니다. 작업자가 냄새를 맡아 가스를 확인하거나 취관을 얼굴 가까이에 대는 행동은 금지합니다.

점화기는 준비하고 불꽃은 지연 없이 붙인다

가이드는 스파크 점화기를 사용하고, 가스를 켠 뒤 즉시 점화하도록 권고합니다. 가스를 오래 흘려 보낸 뒤 불꽃을 가까이 가져가면 작업점 주변에 가연성 혼합물이 만들어질 수 있습니다. 성냥이나 라이터, 뜨거운 금속과 다른 용접 아크를 점화도구로 대신하지 않습니다.

점화 전에 조정기 압력, 취관 밸브 위치, 노즐 체결, 호스의 꺾임과 연결부를 확인합니다. 점화자는 토치 끝을 사람, 용기, 호스와 가연물에서 벗어난 안전한 방향으로 두고 몸을 화염의 진행선에서 피합니다.

점화 순서는 토치와 연료가스 종류, 제조자 지침에 맞춰야 합니다. 현장에서 전해 내려오는 한 가지 순서를 모든 장비에 적용하지 않습니다. 이 가이드의 절차와 해당 토치 설명서가 다르게 보이면 임의로 섞지 말고 장비 식별과 공식 절차를 확인합니다.

점화 직후 불꽃이 들뜨거나 꺼지고, 노즐에서 폭음이 나거나 취관이 과열되면 밸브를 더 열어 안정시키지 않습니다. 안전한 순서로 차단하고 노즐 막힘, 압력, 호스와 체크밸브·역화방지장치를 점검합니다.

노즐 막힘과 취관 과열을 작업 중에도 감시한다

용단 슬래그와 금속 입자가 노즐 구멍을 부분적으로 막으면 가스 분출이 고르지 않아지고 불꽃이 안쪽으로 밀릴 수 있습니다. 노즐을 가공물에 대거나 두드려 찌꺼기를 떼지 말고, 가스를 차단하고 충분히 식힌 뒤 규격에 맞는 청소도구를 사용합니다.

구멍을 넓히거나 긁어 형상을 바꾸면 가스 흐름이 달라집니다. 철사나 드릴날을 임의로 밀어 넣기보다 제조자가 지정한 노즐 클리너와 청소법을 따릅니다. 손상되거나 변형된 노즐은 계속 다듬어 쓰지 않고 교체합니다.

취관이 뜨거워지는 원인도 찾습니다. 장시간 작업, 가공물의 복사열, 내부 연소, 냉각 불량, 너무 작은 노즐과 잘못된 압력 설정이 영향을 줄 수 있습니다. 장갑을 끼고 있어 열을 늦게 느끼는 점을 고려해 작업자가 주기적으로 상태를 확인합니다.

가이드는 필요하면 역화 뒤 취관을 물로 식히도록 설명하지만, 뜨거운 장비를 급히 다루는 행동에는 화상과 재점화 위험이 있습니다. 먼저 가스 공급을 차단하고 주변을 통제한 뒤, 제조자 절차와 현장 비상조치에 따라 안전한 위치에서 냉각합니다.

압력 숫자는 법령 한계와 장비 설정을 섞지 않는다

제285조는 아세틸렌 용접장치를 사용해 용접·용단·가열작업을 할 때 게이지 압력 127킬로파스칼을 초과하는 압력의 아세틸렌을 발생시켜 사용하지 못하도록 정합니다. 이 값은 법령상 상한이며, 모든 작업에서 맞춰야 할 운전 설정값이라는 뜻이 아닙니다.

KOSHA GUIDE 본문에는 역화 예방 부분의 4.27킬로파스칼과 가스용접 안전조치 부분의 0.1메가파스칼처럼 서로 다른 아세틸렌 압력 표현이 나옵니다. 문맥과 장비 조건을 확인하지 않은 채 어느 숫자 하나를 현장 표준으로 복사하면 안 됩니다. 단위와 게이지압 여부, 토치·노즐 제조자 지침, 적용 가스와 작업조건을 함께 확인합니다.

실제 운전 압력은 필요한 열량과 노즐 규격, 호스 길이, 역화방지장치의 압력손실을 반영해 장비 제조자가 정한 범위에서 설정합니다. 법령상 상한보다 낮다는 이유만으로 적합한 설정이 되는 것은 아닙니다. 불꽃이 불안정하거나 역화가 반복되면 압력을 임의로 올리지 말고 장비와 선정 조건을 점검합니다.

압력계는 눈금이 보이는지만 확인하지 않습니다. 가스 종류와 범위가 맞는지, 영점과 손상이 없는지, 조정기 연결부가 누출되지 않는지 확인합니다. 압력 단위가 다른 계기를 섞어 쓰거나 현장 환산표를 근거 없이 수정하지 않습니다.

역화가 나면 취관 밸브부터 안전하게 차단한다

KOSHA GUIDE는 역화가 발생하면 취관 밸브를 차단하되 산소를 먼저 막고 다음으로 연료가스를 차단하도록 설명합니다. 이어 산소와 연료가스 용기의 밸브를 차단하고, 필요하면 취관을 식힌 뒤 장비, 특히 노즐의 손상과 결함을 살피도록 권고합니다.

이 순서는 작업자가 취관과 밸브에 안전하게 접근할 수 있을 때 적용합니다. 호스에서 불꽃이나 연기가 보이고, 조정기나 용기가 뜨겁거나 진동하며, 작업자의 피난로가 불안정하다면 장비에 다가가 차단을 시도하지 않습니다. 위험구역을 벗어나 경보와 비상조치를 시작합니다.

차단 뒤 불꽃이 꺼졌다고 즉시 재점화하지 않습니다. 노즐 막힘, 취관 과열, 압력과 노즐 조합, 호스 꺾임·손상, 체크밸브 방향, 역화방지장치 상태를 점검합니다. 같은 원인이 남은 상태에서 다시 켜면 다음 역화가 더 멀리 진행할 수 있습니다.

점검자는 역화 발생 시각, 사용 중인 가스와 노즐, 압력계 표시, 작업자 관찰, 차단 순서와 영향을 받은 부품을 기록합니다. 재발한 장비는 단순 청소 후 현장에 돌려보내지 말고 공급업체나 정비 자격을 갖춘 사람에게 검사를 맡깁니다.

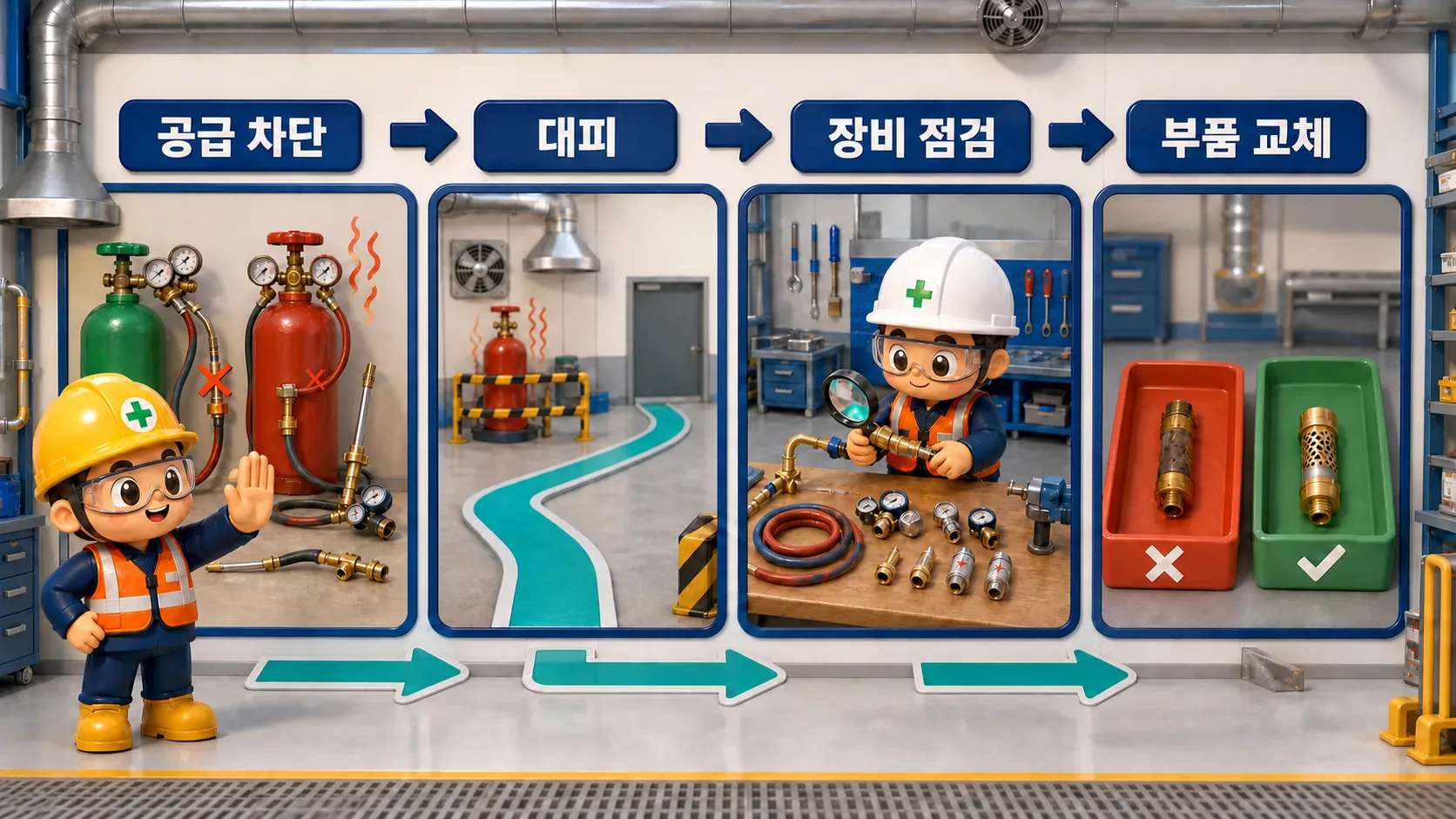

화염역류는 대피와 소방 신고까지 준비한다

화염역류가 의심되면 작업을 즉시 중지합니다. 가이드는 안전하다고 판단될 때 연료가스와 산소의 용기 밸브를 모두 잠그도록 권고합니다. 연료가스가 차단되면 화염이 꺼져야 하지만, 불이 즉시 꺼지지 않으면 사람을 대피시키고 소방관서에 신고해야 합니다.

“안전하다고 판단될 때”가 빠지면 작업자가 불이 진행하는 호스와 용기에 접근할 수 있습니다. 비상절차에는 차단을 시도할 수 있는 조건과 접근하지 말아야 할 신호를 적습니다. 용기 과열, 진동, 지속되는 화염, 밸브 접근로의 불길이나 연기, 호스 파열은 접근 대신 대피를 택할 신호입니다.

대피 범위와 집결지는 용기 위치, 주변 가연물, 건물 구조와 소방 대응계획을 바탕으로 정합니다. 작업팀만 빠져나오고 인접 공정이 계속 운전하면 위험구역에 사람이 남을 수 있습니다. 화재감시자와 관리감독자는 경보 전파, 출입 통제, 인원 확인과 소방대 인계를 맡을 사람을 미리 지정합니다.

소방대에는 가스 종류, 용기 수와 위치, 밸브 상태, 화염역류 경로, 용기의 열·진동 여부, 주변 위험물을 알립니다. 확인되지 않은 상태를 “차단 완료”라고 보고하지 않습니다. 현장에 도착한 대응자가 잘못된 정보로 접근하지 않도록 관찰한 사실과 모르는 항목을 나눠 전달합니다.

뜨겁거나 진동하는 아세틸렌 용기에 접근하지 않는다

가이드는 화염역류가 있었거나 화재 영향을 받은 아세틸렌 용기에 특별히 주의하도록 합니다. 아세틸렌이 분해될 위험이 있고 용기가 폭발할 수 있으므로, 용기가 뜨거워지거나 흔들리기 시작하면 건물에서 즉시 대피하고 소방관서에 신고하도록 권고합니다.

작업자가 용기 온도를 손으로 확인하거나 안전한 곳으로 옮기려고 접근해서는 안 됩니다. 밸브를 잠그지 못했다는 이유로 다시 들어가거나, 물을 뿌리기 위해 가까이 가는 행동도 현장 소방계획과 대응기관의 지시 없이 시도하지 않습니다.

평소 용기를 세워 고정하고, 화기와 불티, 차량 충돌과 피난로에서 떨어뜨려 두어야 비상 때 접근 위험을 줄일 수 있습니다. 제234조가 용기의 사용·설치·저장 장소, 온도, 전도·충격 방지, 밸브의 서서히 개방과 상태 점검을 요구하는 내용도 함께 적용합니다.

사건 뒤 겉모양이 멀쩡해 보여도 자체 판단으로 반출하거나 재사용하지 않습니다. 공급업체와 소방 대응기관에 영향을 받은 용기의 식별정보와 노출 상태를 알리고, 격리·회수·검사 방법을 확인합니다. 현장 출입통제는 인계가 끝날 때까지 유지합니다.

취관·호스·조정기·안전장치를 한 묶음으로 검사한다

화염역류 뒤에는 취관만 교체하고 작업을 이어갈 수 없습니다. 가이드는 취관, 호스, 조정기, 역류방지장치와 기타 부품이 손상됐을 수 있으므로 자세히 살피고 필요하면 교체하며, 판단하기 어렵다면 공급업체와 상담하도록 권고합니다.

호스는 겉면의 갈라짐과 눌림만 보지 않습니다. 열을 받은 흔적, 변색, 물집, 단단해진 부분, 연결구 이탈, 내부 오염과 가스별 색상·식별을 확인합니다. 손상 부위를 테이프로 감거나 잘라 이어 쓰지 말고 승인된 완제품이나 제조자가 허용한 방법으로 교체합니다.

조정기는 압력계 유리, 바늘, 나사와 시트, 릴리프 부분, 가스별 연결부를 확인합니다. 산소 계통에는 기름이나 그리스가 닿지 않게 하고, 오염이 의심되면 닦아서 계속 쓰지 말고 전문 점검을 받습니다. 역화방지장치는 외관만으로 내부 소염부와 차단기능의 건전성을 확인할 수 없으므로 제조자 교체·시험 기준을 따릅니다.

점검 결과에는 재사용 가능 여부와 판단자를 남깁니다. “이상 없음” 대신 어떤 부품을 어떤 방법으로 검사했고 어떤 부품을 교체했는지 기록합니다. 원인을 찾지 못했다면 장비를 격리하고 공급업체의 판단 전까지 재사용하지 않습니다.

작업 전 점검은 부품 유무보다 기능 조건을 묻는다

관리감독자는 “역화방지기 있음”에 체크하기 전에 산소와 연료가스 양쪽에 필요한 장치가 있는지 봅니다. 이동식 장비인지 가스집합장치인지, 호스 길이가 긴지, 조정기 쪽과 취관 쪽 어느 위치를 보호하는지 확인해야 수량과 위치를 판단할 수 있습니다.

제품 식별표와 유동 방향, 적용 가스, 허용 압력·유량, 연결 규격, 검사·교체주기를 확인합니다. 표시가 닳았거나 제조자를 알 수 없고 점검기록도 없다면 외관이 멀쩡하다는 이유로 사용하지 않습니다. 장치가 역류 차단만 하는지 화염 소염 기능까지 갖는지도 자료에서 확인합니다.

호스와 취관은 전 구간을 따라가며 봅니다. 조임부가 풀렸는지, 날카로운 모서리와 고온 표면에 닿는지, 차량과 자재에 눌리는지, 산소와 연료가스 호스가 잘못 연결될 가능성이 있는지 확인합니다. 조정기 밸브와 용기 밸브에 비상시 접근할 수 있어야 합니다.

마지막으로 퍼지·누출시험·점화·정상 불꽃·정지 절차를 작업자가 말하고 실행할 수 있는지 확인합니다. 장비가 적합해도 작업자가 이상 신호를 모르거나 차단 순서를 모르면 보호층 하나가 빠진 상태입니다.

작업 중지 기준은 소리·열·압력·연결 변화로 정한다

폭음이나 쉭쉭거리는 비정상 소리, 취관 안쪽에서 계속되는 연소음, 불꽃의 반복 소화와 재점화는 즉시 중지 신호입니다. 노즐을 더 가까이 대거나 밸브를 조작해 현상을 감추지 않습니다. 작업자는 토치를 안전한 방향으로 유지하며 정해진 차단 절차를 시작합니다.

취관, 호스, 조정기나 역화방지장치가 평소보다 뜨겁고, 호스가 부풀거나 진동하며, 압력계 바늘이 불안정하면 화염역류 가능성을 봅니다. 냄새, 누출음, 연결부 기포, 장치의 방향·고정 상태 변화도 중지 기준입니다.

압력과 노즐을 바꾸었거나 호스를 연장·교체하고, 분기관을 추가하거나 다른 가스로 바꾼 경우에는 기존 승인을 그대로 쓰지 않습니다. 작업조건 변경으로 압력손실과 가스 혼합, 안전장치 적합성이 달라질 수 있으므로 누출·퍼지·점화 계획을 다시 검토합니다.

중지 뒤에는 원인을 제거하고 점검기록을 확인하기 전까지 재개하지 않습니다. 교대 작업자가 “앞 팀이 쓰던 장비”라는 이유로 다시 점화하지 않도록 격리표시와 인계를 합니다. 장비를 정상으로 판정할 권한과 재개 승인자를 작업계획서에 적습니다.

관리감독자는 설치 위치와 비상 동선을 함께 본다

안전장치가 장비에 붙어 있어도 용기가 작업점 바로 옆에 있고 피난로를 막는다면 비상대응이 어렵습니다. 관리감독자는 용기 고정, 조정기와 밸브 접근, 호스 경로, 작업자 위치, 화재감시자와 소화기구, 집결지까지 한 장면으로 확인합니다.

조정기 쪽 역화방지장치는 작업자가 밟거나 자재가 충돌하지 않도록 보호합니다. 취관 쪽 장치는 작업자의 손목 부담과 조작성을 확인해 임의 제거를 막습니다. 호스를 코일처럼 감아 둔 채 사용하면 손상과 열을 놓칠 수 있으므로 필요한 길이만 안전한 경로로 펼칩니다.

밸브를 잠그는 사람이 불꽃과 호스를 넘어가야 하는 배치는 바꿉니다. 화염역류가 일어났을 때 접근 가능한 차단점과 접근하면 안 되는 조건을 표시하고, 대피 방향이 용기나 배출가스 쪽을 지나지 않도록 정합니다.

작업 종료 때는 공급 밸브와 콕을 잠그고, 취관·호스를 환기되는 지정장소에 정리하며, 누출과 잔류 불티를 확인합니다. 불티와 주변 가연물 통제는 1편의 화재감시자 절차와 함께 적용합니다.

현장 점검표는 적합과 부적합을 판정할 수 있어야 한다

판정란에는 “양호”만 쓰지 않습니다. 안전기의 제품과 위치, 적용 가스, 유동 방향, 점검일, 호스·노즐 규격, 압력 단위, 누출시험 결과, 퍼지와 점화 확인자를 적습니다. 부적합을 발견한 사람이 장비를 즉시 격리할 권한도 정해 둡니다.

같은 역화가 반복되면 점화 습관보다 계통을 조사한다

노즐만 청소하고 다시 점화하는 경우

노즐 막힘은 원인 중 하나일 뿐입니다. 압력, 취관 과열, 호스 손상, 역류, 체크밸브와 역화방지장치 상태가 남아 있을 수 있습니다. 같은 장비에서 반복되면 부품을 한 개씩 바꿔 보는 방식 대신 전체 계통을 격리해 검사합니다.

불꽃이 약해 압력을 올리는 경우

호스가 길거나 눌리고, 노즐과 장치가 막혔거나 선정이 맞지 않으면 압력손실이 생깁니다. 압력을 올려 증상을 가리면 법령 상한과 제조자 범위를 벗어나고 역화 위험을 키울 수 있습니다. 유량 저하의 원인을 먼저 찾습니다.

체크밸브가 있으므로 역화방지기가 필요 없다는 경우

체크밸브는 역류 예방에 도움을 주지만 이미 발생한 화염역류를 멈추는 장치로 볼 수 없습니다. 법령상 안전기 설치 의무와 KOSHA GUIDE의 조정기 쪽 화염역류 방지 권고를 장비별로 확인합니다.

불이 꺼졌으므로 바로 재사용하는 경우

화염역류는 호스, 조정기, 장치 내부와 용기에 열·압력 영향을 남길 수 있습니다. 불꽃이 보이지 않는 상태와 장비가 정상인 상태는 다릅니다. 영향 부품을 검사하고 원인을 찾아 재사용 승인을 받은 뒤에만 작업을 재개합니다.

해외 공식 자료는 국내 의무와 분리해 참고한다

영국 보건안전청(HSE)의 가스용접·용단 안전 안내서도 역화와 화염역류를 구분하고, 점화 전 호스 퍼지, 스프링식 비복귀 밸브, 작업에 맞는 압력·노즐, 장비 정비를 예방조치로 설명합니다. 화염역류 방지장치는 산소와 연료가스 조정기 가까이에 두고, 긴 호스에서는 취관과 조정기 양쪽에 두도록 안내합니다.

이 자료는 화염역류 뒤 안전한 경우에만 양쪽 용기 밸브를 닫고, 불이 즉시 꺼지지 않으면 대피해 소방서비스를 부르도록 합니다. 취관·호스·조정기·역화방지장치를 점검하고, 화재나 화염역류의 영향을 받은 아세틸렌 용기가 뜨겁거나 진동하면 즉시 대피하도록 설명합니다.

내용이 KOSHA GUIDE와 닮았더라도 HSE 안내는 해외 참고자료입니다. 국내 사업장은 산업안전보건기준에 관한 규칙과 국내 장비의 적용 기준을 먼저 확인하고, 해외 자료는 위험 과정과 점검 질문을 보완하는 데 사용합니다.

서로 다른 문서의 숫자와 부품 명칭은 그대로 섞지 않습니다. 같은 영문 용어라도 제품 구조와 인증범위가 다를 수 있으므로 구매사양서와 제조자 설명서에 필요한 기능을 구체적으로 적습니다.

관련 해설로 화기작업의 다른 보호층을 연결한다

2편의 탱크·배관·밀폐공간 화기작업은 가스 실린더와 동력원을 외부에 두고, 잔류물 제거·설비 격리·공기 측정·환기·감시·구조를 함께 준비하는 방법을 설명합니다. 밀폐공간 안으로 호스를 들이는 가스용접에서는 퍼지 가스와 누출이 내부 분위기를 바꾸지 않게 두 절차를 함께 적용합니다.

용접방화포 가이드 1편은 불티 이동과 화재감시의 기본을 다룹니다. 역화방지장치가 있어도 토치 불꽃과 용단 불티로 인한 주변 화재는 따로 막아야 하므로 가연물 제거와 방호, 소화기구와 작업 후 감시를 생략할 수 없습니다.

4편에서는 산소·아세틸렌 용기, 조정기, 호스와 취관을 더 넓게 다룹니다. 이번 편의 역화방지기는 그 장비 계통 안에서 작동하는 한 보호장치입니다. 용기 고정, 오염 방지, 밸브 조작과 호스 보관이 나쁘면 역화 예방도 약해집니다.

5편의 전기용접은 가스 계통이 없지만 감전, 아크광, 케이블과 접지 위험이 있습니다. 작업방법을 가스에서 전기로 바꾼다고 위험이 사라지는 것이 아니므로 변경된 에너지원에 맞춰 작업허가와 보호조치를 다시 검토합니다.

관리자가 바로 사용할 수 있는 작업중지 기준

• 산소와 연료가스 호스의 색·표시·접속이 불명확하거나 잘못 연결될 가능성이 있다.
• 호스와 취관에 갈라짐, 마모, 변색, 눌림, 과열 또는 연결부 누출이 있다.
• 체크밸브와 역화방지장치의 기능, 적용 가스, 유동 방향이나 설치 위치를 확인할 수 없다.
• 아세틸렌 용접장치 또는 가스집합장치에 법령상 필요한 안전기가 빠졌거나 수량이 불명확하다.
• 압력계 단위와 상태, 토치·노즐 제조자 설정범위 또는 법령상 압력 한계를 확인하지 못했다.
• 호스 퍼지와 누출시험을 하지 않았거나 퍼지 가스가 안전하지 않은 장소로 배출된다.
• 지정 점화기와 점화 절차가 없고 성냥·라이터·다른 불꽃을 사용하려 한다.
• 노즐이 막히거나 손상됐고 취관을 가공물에 지나치게 가까이 대야 작업이 된다.
• 폭음, 불꽃의 반복 소화, 취관 내부 연소음, 과열, 호스 진동이나 압력계 이상이 나타난다.
• 화염역류 뒤 취관·호스·조정기·안전장치의 검사와 원인 확인 없이 재점화하려 한다.
• 용기가 뜨겁거나 진동하는데 작업자가 접근해 밸브를 잠그거나 옮기려 한다.
• 대피·신고·인원확인 절차와 차단을 시도하지 말아야 할 조건이 정해져 있지 않다.

중지 신호가 나오면 작업자는 접근 가능한 안전 상태에서 정해진 순서로 공급을 차단하고 위험구역을 벗어납니다. 불이 즉시 꺼지지 않거나 용기에 열·진동이 있으면 접근하지 않고 대피·신고합니다. 관리감독자는 장비를 격리하고 원인과 영향 부품을 확인한 뒤 자격 있는 점검자 또는 공급업체의 판단을 받아 재개를 승인합니다.

결론: 안전장치 하나가 아니라 화염의 경로를 관리한다

역화는 취관에서 시작되는 이상 신호이고, 화염역류는 호스와 조정기, 용기까지 진행할 수 있는 위험입니다. 둘을 구분하면 점검 범위와 비상행동이 달라집니다. 폭음과 취관 과열을 무시하지 않고, 산소와 연료가스가 반대쪽 호스로 들어가는 조건부터 막아야 합니다.

법령이 요구하는 누출 없는 호스·취관, 오조작 방지, 공급 차단, 아세틸렌 용접장치와 가스집합장치의 안전기 설치, 압력 제한을 먼저 적용합니다. 그 위에 KOSHA GUIDE가 권고하는 점화 전 퍼지, 비복귀 밸브, 양쪽 조정기 근처의 역화방지장치, 긴 호스의 추가 보호, 역화 뒤 차단·냉각·점검을 작업절차로 구체화합니다.

화염역류가 발생했다면 안전할 때만 공급을 차단합니다. 불이 꺼지지 않거나 아세틸렌 용기가 뜨겁고 진동하면 사람을 대피시키고 소방관서에 신고합니다. 이후 취관부터 용기까지 영향을 받은 계통을 검사하고 원인이 확인될 때까지 재사용하지 않는 것이 마지막 보호층입니다.
